昨天有位壶友留言，说：买了一把壶挺贵的，本来很喜欢，但是因为有一个小黑点退货了，很可惜。请问紫砂壶上有小点黑砂粒是否算瑕疵？
原矿纯正的上乘泥料在烧制时常常会出现各种瑕疵，但这不是绝对，能出现原矿上乘泥料特有的瑕疵现象的壶，必须要符合以下一种或多种条件：
1：“必须是原矿具有一定砂性的矿料。”
2：“矿料的纯度、及在筛选出的原料必须是足够的纯正。”
3：“泥料在炼制时必须是纯砂粒、或泥料所含脂粉泥绝对低。”

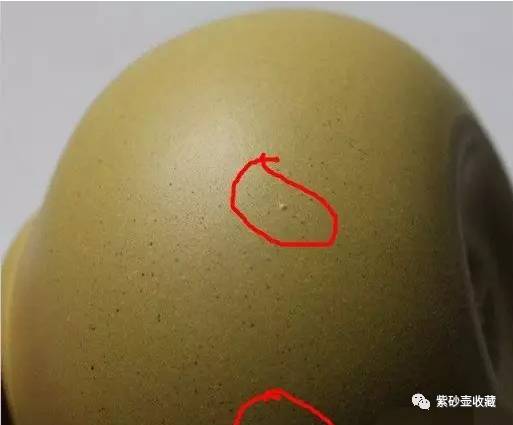

原矿泥料制作的壶（烧制第一遍出现）
为何市场上很多壶价格便宜还很完美？
现在的市场为什么存在大量的机车坯与手拉壶，这与大部分新手壶友有关，谁都不愿意接受瑕疵，认为花了钱就是大爷，容不下半点瑕疵，有些人都不看真假优劣，很多新手壶友觉得好看就认为工好，其实大错特错，其中不乏有很多机车坯车出来的紫砂壶，完美无瑕还价格很诱人，几十块，一百多还送6个杯子，淘宝上一大把。归根到底还是因为对紫砂不了解！
原矿上乘料通常会有那些瑕疵现象呢？

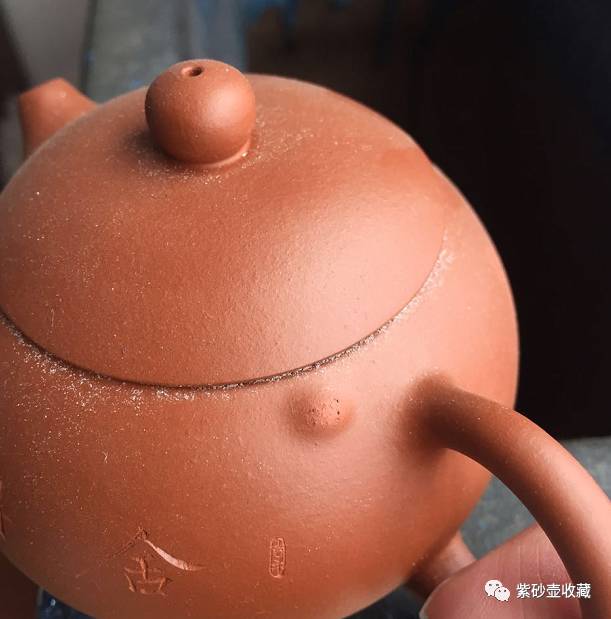

爆子（原矿泥料经常出现，属于正常现象）
“爆疵、爆子、爆泥”：
出现这些现象的泥料，通常是纯砂粒的料、或含砂率非常高，壶在窑内烧制时整体收缩，有些稍大点的粒子因内外温差急变而炸裂，粒子周边无缓冲而爆出。这种现象可以通过控制窑温的升降速度来降低瑕疵率，但绝大多数人没有自己的窑，就是有窑的，烧制方法也不一定能掌握，所以，防止这类问题的出现还是难题。
这种情况的根本原因是可塑性低，制作时泥料紧压度不够（抿针硬功不够硬），开口时用力不匀等原因造成。这种料就是顶级高手也难避免出瑕疵

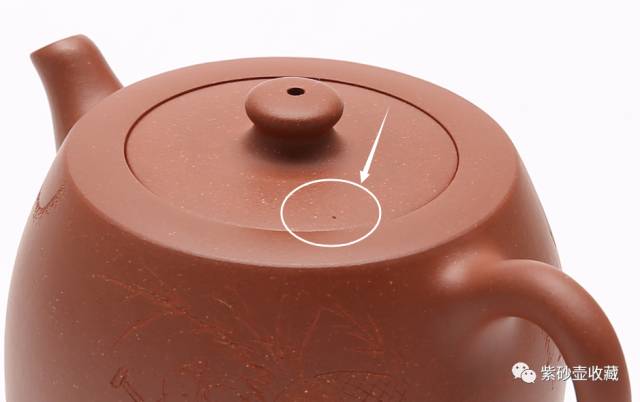

花泥（有条件的可以捂灰捂掉）
“花泥”：
主要原因是砂粒硬、泥料纯，接壶把壶嘴时用的脂泥与身筒泥片的密度不同，后期了坯工夫不到，或是坯不润的时候用抿针，造成砂粒倒毛，或是成品泥放置时间长，紫砂泥料内外湿度不同等原因造成。所以，放置时间长的成品泥在做壶前，最好是重新炼一下，或反复锤炼。通常在壶烧到结晶前，就是有花泥现象也是非常轻微，大多数情况下是在烧到结晶后才出现花泥现象。所以，对有花泥现象的壶不要排斥，那是真正的紫砂壶，虽然不是很好看，但有些花泥现象能养掉。
“灰爆”：
是因石灰岩颗粒夹入纯正紫砂料里，高温时变成石灰而彭胀，由于纯正砂料缓冲力非常小而爆飞，形成灰爆。
形成表皮裂纹或裂缝的根本原因是砂性纯正，俗话说泥性爆，粘性很低，很多纯正的硬砂料在表面会有裂丝、裂纹，大多要用放大镜才能看到，但不漏水，这种情况是非常正常。

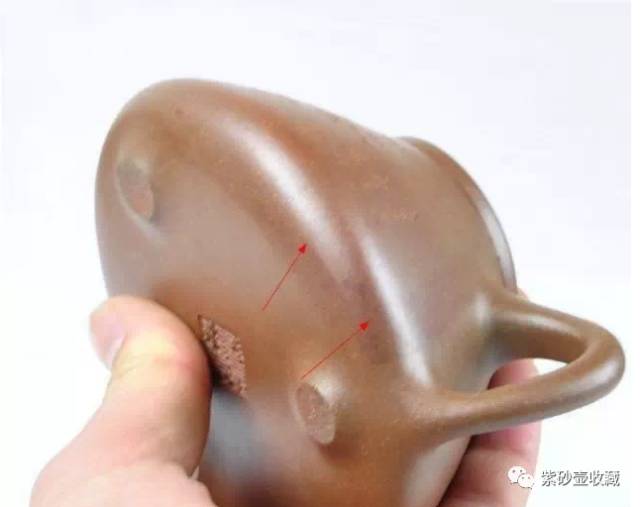

泥爆（面积过大影响使用和美观，属于瑕疵）
“爆疵、泥爆”：
出现这种情况的泥料一般是砂料纯度好，硬度高，颗粒稍大，一般在四十到六十目的硬砂泥料中出现，主要原因是烧窑方法和窑中气氛，如果窑中升降温过急，大的颗粒会因内外温差力大而炸裂，出现起泡或爆疵，有些料虽然细，但因矿料本身质地稍低，在窑中升温过快或超过本身的烧制温度时，也会出现。

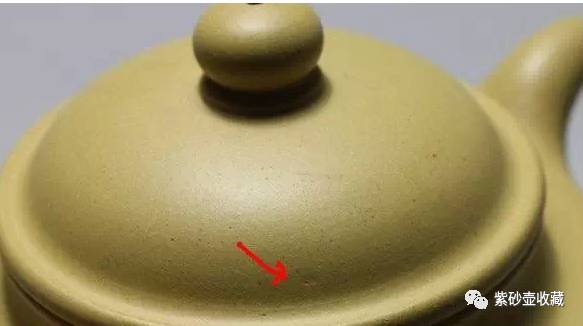

跳砂（很轻微，不影响使用，不用放大镜看不清）
“跳砂”
形成跳砂的原因很简单，就是烧制时壶身因收缩，砂粒与砂料间没有缓冲，粘结力最小的那粒砂受挤压而蹦出。从这点看，有跳砂现象的壶大多是纯正的极品硬砂料。要想消除跳砂现象，非常简单，在泥料里多加点脂粉泥就行，虽然不会跳砂了，但泥品同时也下降了。

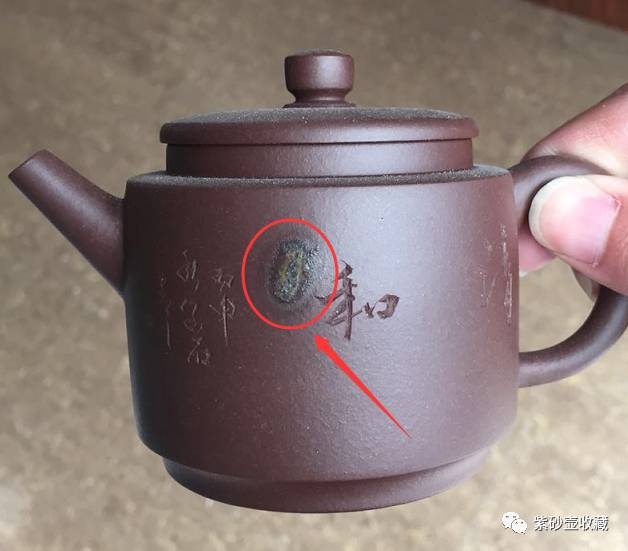

铁黑（面积过大， 无法使用，属于瑕疵）

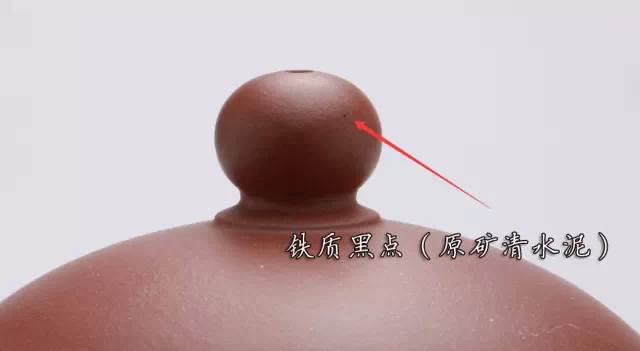

铁熔点（很小不仔细根本看不出来，不属于瑕疵范围）
“铁黑，铁熔”：
铁黑：是指在壶表皮下因高温熔化但还没有析出的铁质。铁熔：是指已经熔化并析出表面的结晶铁。
原矿纯正的泥料在烧到一定温度时，大多会出现铁黑、铁熔现象，出现铁黑的紫砂泥比较普遍，一般泥料品质不会很差。能出现铁熔的泥料只有原矿有，而且还要符合以下两个条件：一是泥料必须经分筛过的纯砂粒，或是脂粉含量非常低。二是不管是嫩泥或硬砂泥，泥料必须烧到基本结晶，就是说要把泥烧到结晶成紫砂壶。从这两点看，有铁熔点的壶，绝对是上乘品质的泥料。形成铁黑、铁熔的原因现在还没有科学论断，但可能与原矿矿料的纯正性有关，回过头来说，哪怕是原矿最好的矿料，如果炼的不纯，也不会出铁熔点。

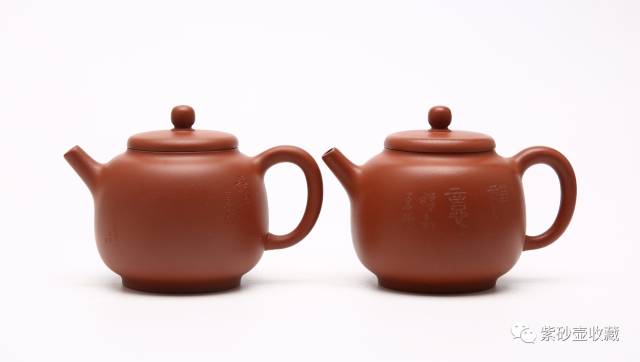

原矿泥料制作的紫砂壶，包浆之后对比

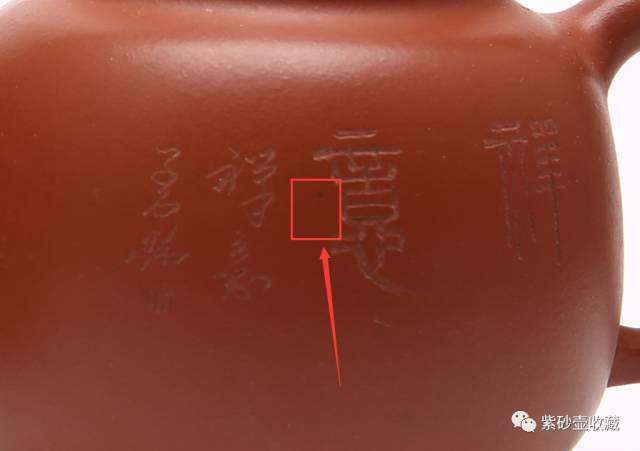

包浆之后的那把壶，细看也有紫砂常见的矿物质，黑点
很多新壶友在购壶的时候会发现壶上会有黑色的铁质出现，一般会认为这是次品，要求商家退货，其实反而是原矿紫砂泥料才会出现这个情况。
严格意义上来说只要铁质不是特别大，不影响壶的使用都属于正常现象。
以上这些现象，大多在原矿上乘泥料中才会出现，对紫砂认知度高的人，一般不会拒绝上乘泥料出现的正常瑕疵，对紫砂认知度低的人，接受不了任何瑕疵。
本文源自微信公众号:紫砂壶收藏
