朱泥壶在冬季使用时容易破裂,主要与其物理特性、使用环境以及操作方式有关。以下是具体原因及科学解释:

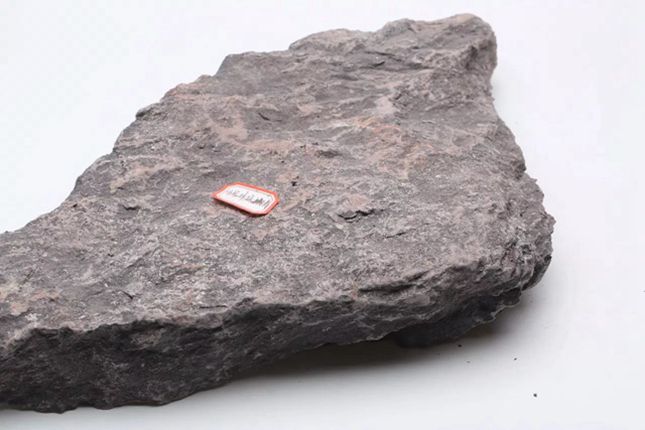

一、泥料特性导致的易裂性
1. 收缩率高
朱泥是紫砂泥料中收缩率最高的种类(通常达 20%-30%),烧制时内部结构紧密但脆性大,对温差变化极其敏感。
原理:高温烧制后,朱泥的玻璃相(硅酸盐熔融后形成的非晶态物质)比例高,导致质地硬而脆,韧性较低。
2. 致密性高,透气性差
朱泥烧结后气孔极小,传热快但散热不均,冷热交替时易因内外膨胀系数不同而开裂。
二、冬季环境与使用习惯的叠加影响
1. 冬季低温与温差大
壶体温度低时直接注入沸水,内外温差超过 80℃-100℃,导致壶身瞬间膨胀不均(“热震”现象)。
实验数据:紫砂壶的安全温差通常在 50℃以内,而朱泥壶因脆性高,耐受温差更低(约 30℃)。
2. 壶壁薄
朱泥壶多为小品壶(100-150ml),壶壁较薄(2-3mm),热容量小,抗温差能力弱。
3. 不当操作
未预热直接注沸水:冷壶突遇高温,局部应力集中导致开裂。
冷风吹拂:冬季泡茶后壶体高温,若置于冷风直吹处(如窗边),会加剧收缩开裂风险。
三、典型案例分析
场景模拟
– 环境:室温5℃,朱泥壶置于茶台未使用。
– 操作:直接注入100℃沸水冲泡。
– 结果:壶身(尤其是壶嘴、壶把衔接处)因局部受热膨胀不均,出现细裂纹甚至断裂。
科学解释
朱泥的弹性模量高(刚性大)、热膨胀系数低,但冬季温差ΔT极大,导致热应力远超泥料强度极限。
四、解决方案与使用建议
1. 冬季用壶前必须预热
步骤:
① 先用40℃-50℃温水淋壶;
② 再逐步提高水温至70℃-80℃;
③ 最后注入沸水使用。
作用:梯度升温可减少温差冲击,让壶体均匀膨胀。
2. 避免极端温差环境
泡茶后勿立即用冷水冲洗,待壶体自然降温至室温再清洁。
远离暖气、空调出风口等温度剧烈波动区域。
3. 选择壶型与工艺
厚胎壶:优先选用壶壁稍厚(3mm以上)的朱泥壶,如仿古、西施壶。
手工壶:手工拍打的泥片结构比模具壶更致密均匀,抗裂性更强。
4. 养护增强韧性
长期使用后,茶汤中的有机物会渗入壶体微孔,形成“包浆”,略微提升壶的韧性。
五、其他泥料对比
| 泥料 | 收缩率 | 抗温差性 | 冬季适用性 |
| 朱泥 | 20%-30% | ★☆☆☆☆ | 低(需谨慎) |
| 紫泥 | 10%-15% | ★★★☆☆ | 高 |
| 段泥 | 8%-12% | ★★★★☆ | 高 |
总结
朱泥壶冬季易裂的核心原因是 高收缩率+低温环境+不当使用 的叠加效应。通过科学预热、控制温差、选择合适壶型,可大幅降低破裂风险。若追求冬季实用性,建议搭配紫泥或段泥壶,朱泥壶更适合春秋季或恒温环境使用。
